发布时间：2020-06-29 17:06:22 浏览次数：10672次
产品信息
所属类别：气动球阀
产品名称：UPVC气动球阀
产品简介：
UPVC气动球阀广泛应用于各种酸碱和化学溶液系统等多个行业。特别适用于具有气源、防爆要求高的工况。阀体重量轻、耐腐蚀性强广泛用于纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统。
产品特性
1、UPVC气动球阀采用具有极强耐腐蚀性能的UPVC材料，能耐强酸、强碱，不会生锈结垢。使得其用途更加广泛。双由令连接方式，拆卸简单方便，维护简单易行。
2、控制反应迅速，开关动作时间＜1秒。
3、气动控制，对防爆要求高的工况特别适用。
4、材质卫生无毒，符合国家卫生标准。
5、阀体重量轻，相当于钢管1/5铜管的1/6。
6、具有极佳的强度和韧性，耐磨损。
7、管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力。

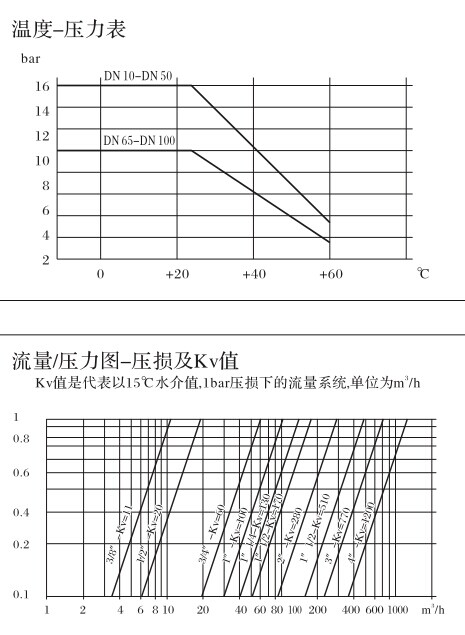

产品参数
公称通径 | DN15～DN100 |
工作温度 | -30℃-80℃ |
公称压力 | PN1.6 |
适用介质 | 强酸强碱等强腐蚀液体 |
气源压力 | 0.4～0.7MPa |
执行器密封 | 氟橡胶 |
执行器材质 | 铸铝合金 |
连接方式 | 双由令连接 |
流量特性 | 快速开关 |
阀体材质 | UPVC |
阀芯材质 | UPVC |
球阀密封 | PTFE |
填料材质 | 石墨 |
制造标准 | JB/T8692-199 |
气动球阀设计与制造准 | GB12237-89 AP16D标准 |
产品检查与实验 | JB/T 9092 API598标准 |
耗气量
开向体积和关向体积
型号 | 开关体积（升） | 关向体积（升） |
50 | 0.11 | 0.15 |
65 | 0.22 | 0.24 |
75 | 0.3 | 0.35 |
85 | 0.45 | 0.48 |
95 | 0.5 | 0.55 |
110 | 0.7 | 0.7 |
125 | 1.6 | 1.6 |
140 | 2.3 | 2.1 |
160 | 3.5 | 3 |
190 | 5.9 | 5.9 |
210 | 7.6 | 7.5 |
240 | 11 | 9 |
270 | 17 | 14 |
300 | 23.5 | 28 |
350 | 34 | 40 |
400 | 58 | 58 |
耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：
安装尺寸

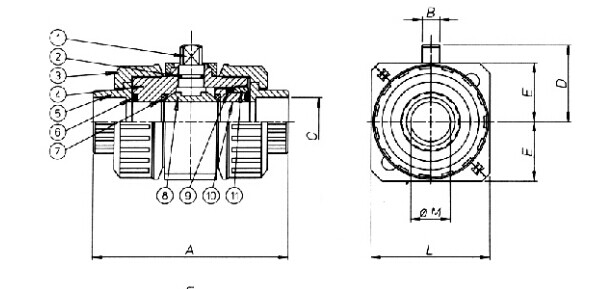

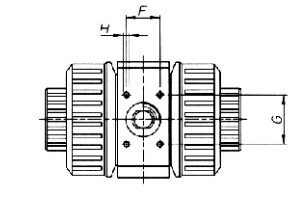

1、UPVC气动球阀外形图和连接尺寸：
尺寸表 | ||||||||||||
螺纹 | A | A | B | C | C | D | E | F | G | H | L | φM |
3/8″ | 103 | 103 | 8.3 | 3/8″ | 16 | 36 | 31.5 | 24 | 24 | M4 | 63 | 10 |
1/2″ | 110 | 103 | 8.3 | 1/2″ | 20 | 36 | 31.5 | 24 | 24 | M4 | 63 | 15 |
3/4″ | 116 | 115 | 11 | 3/4″ | 25 | 43.5 | 36.5 | 25 | 31 | M4 | 73 | 20 |
1″ | 133 | 128 | 12.1 | 1″ | 32 | 51 | 45 | 27 | 40 | M5 | 90 | 25 |
1″1/4 | 145 | 146 | 14.5 | 1″1/4 | 40 | 59 | 52 | 32 | 41 | M5 | 104 | 32 |
1″1/2 | 165 | 164 | 15.5 | 1″1/2 | 50 | 68 | 56 | 28 | 53 | M6 | 112 | 40 |
2″ | 199 | 199 | 19 | 2″ | 63 | 82 | 67.5 | 34 | 58 | M6 | 135 | 50 |
2″1/2 | 236 | 235 | 23.2 | 2″1/2 | 75 | 115 | 79 | 45 | 84 | M6 | 105 | 65 |
3″ | 270 | 270 | 28.3 | 3″ | 90 | 138.5 | 100 | 55 | 102 | M8 | 126 | 80 |
4″ | 309 | 308 | 28.6 | 4″ | 110 | 162.5 | 115 | 50 | 122 | M8 | 147 | 100 |
