发布时间：2020-06-29 16:59:01 浏览次数：23191次
快速开关电动球阀，充分满足对压力、流量、温度、液位等工艺参数的快速开关和切断需求。
产品广泛应用于各种工业领域。如：工业锅炉、给水、管道介质切断、管道输送等。

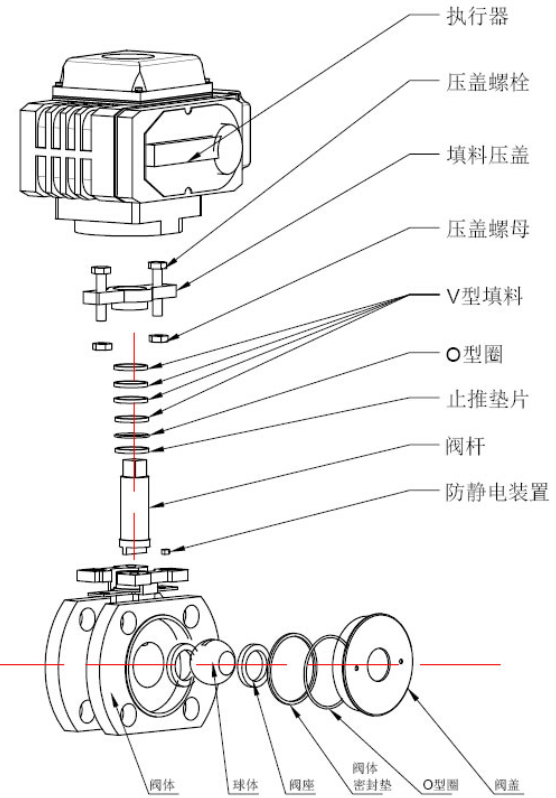

产品特性
1、DDS开关调试专利技术：
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！
从原来5步调试到DDS技术的1步到位！我们懂你的烦恼
简单的一步调试，只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
2、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
电动执行器10万次寿命检测报告
3、4秒即可完成开关动作。
4、采用电动快开执行器驱动新技术：只在工作时才使用电能。闲置时零 功耗，有效降低系统运行成本。
5、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
6、适应性广泛。各种连接方式备选（法兰、螺纹、双由令等）体积小，重量轻，性能可靠，配套简单。
7、流阻小，流通能力大，全通径的球阀基本没有流阻。球阀是所有阀类中流体阻力最小的一种、即使是缩径球阀、其流体阻力也相当的小。
产品参数
公称通径 | DN15～DN100 |
工作电源 | AC220V，AC380V DC24V |
介质温度 | ≤220℃ |
环境温度 | -30℃－60℃ |
公称压力 | 0.1～4.0MPa |
动作方式 | 开关切断 |
动作时间 | 15S、30S（4S/6S备选） |
适用介质 | 水，油品，气体 |
连接方式 | 法兰连接，螺纹连接、双由令连接 |
密封形式 | 双面球形密封（零泄漏） |
阀体材质 | WCB、SUS304、SUS316 |
密封圈材质 | EPDM、PTFE、PPL，硬密封 |
防护等级 | IP67 |
制造标准 | GB12237-89 AP16D |
法兰标准 | JB79 GB9113 ANSI B16.5 JIS B2212 |
结构长度标准 | GB1221-89 |
检验标准 | JB/T 9092 API598 |

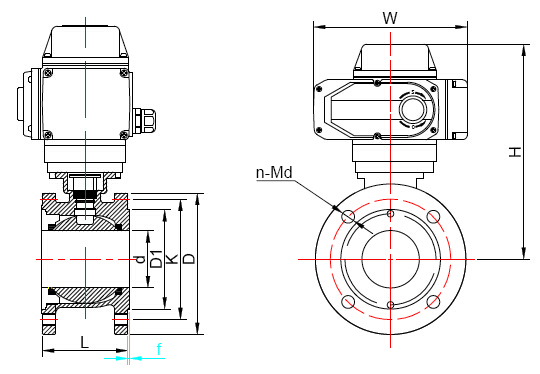

1、快速开关电动球阀外形图和连接尺寸：
通径DN | d | D1 | K | D | n-Md | f | L | H | W | |
DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 210 | 196 |
DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 216 | 196 |
DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 223 | 196 |
DN32 | 1-1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 230 | 196 |
DN40 | 1-1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 240 | 196 |
DN50 | 2〃 | 49 | 102 | 125 | 156 | 4-M16 | 3 | 72 | 250 | 196 |
DN65 | 2-1/2〃 | 64 | 120 | 145 | 185 | 4-M16 | 3 | 94 | 298 | 255 |
DN80 | 3〃 | 73 | 143 | 160 | 200 | 8-M16 | 3 | 120 | 312 | 255 |
DN100 | 4〃 | 90 | 168 | 180 | 220 | 8-M16 | 3 | 141 | 322 | 255 |
2、快速开关电动球阀国标安装尺寸
设计标准：GB/T12237-2007
法兰标准：GB/T9113-2010 国标单位：（mm）
3、快速开关电动球阀德标安装尺寸
设计标准：DIN3375/1，2，EN12516-1
法兰标准：DIN EN1092-1 PN10-PN40 德标单位：（mm）
通径 | d | D1 | K | D | n-Md | f | L | H | W | |
DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 44 | 220 | 196 |
DN20 | 3/4〃 | 20 | 58 | 75 | 105 | 4-M12 | 2 | 44 | 220 | 196 |
DN25 | 1〃 | 25 | 68 | 85 | 115 | 4-M12 | 2 | 50 | 223 | 196 |
DN32 | 1-1/4〃 | 32 | 78 | 100 | 140 | 4-M16 | 2 | 60 | 237 | 196 |
DN40 | 1-1/2〃 | 38 | 88 | 110 | 150 | 4-M16 | 3 | 65 | 244 | 196 |
DN50 | 2〃 | 49 | 102 | 125 | 165 | 4-M16 | 3 | 80 | 245 | 196 |
DN65 | 2-1/2〃 | 62 | 122 | 145 | 185 | 4-M16 | 3 | 110 | 306 | 255 |
DN80 | 3〃 | 74 | 138 | 160 | 200 | 8-M16 | 3 | 120 | 326 | 255 |
DN100 | 4〃 | 100 | 158 | 180 | 220 | 8-M16 | 3 | 152 | 338 | 255 |
