产品信息
所属类别：电动球阀
产品名称：衬氟电动球阀
产品简介：
衬氟电动球阀是为各种强腐蚀性介质的启闭控制而设计的，广泛使用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐设备最理想的选择。
采用聚四氟乙烯（FEP）为防腐衬层里料，具有很强的防腐性和耐磨性，唇式弹性的独特密封付的结构设计，较好的延长了产品的使用。
衬氟电动球阀在完成普通球阀输送的介质外还能输导大压差和较大温差变化范围内的强腐蚀、冲刷、磨砺的一切酸、碱、盐液体，有腐蚀性气体及含有固体颗粒的混合性液体等介质。
产品特性
1、DDS开关调试技术：
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！
从原来5步调试到DDS技术的1步到位！我们懂你的烦恼
简单的一步调试，只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
2、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
电动执行器10万次寿命检测报告
3、4秒即可完成开关动作。
4、采用电动快开执行器驱动新技术：只在工作时才使用电能。闲置时零 功耗，有效降低系统运行成本。
5、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
6、适应性广泛。各种连接方式备选（法兰、螺纹、双由令等）体积小，重量轻，性能可靠，配套简单。
7、流阻小，流通能力大，全通径的球阀基本没有流阻。球阀是所有阀类中流体阻力最小的一种、即使是缩径球阀、其流体阻力也相当的小。
产品参数
工作电源 | AC220V，AC 380V DC 24V |
公称通径 | DN15-250 |
介质温度 | -15℃~+150℃（无冻结） |
工作压力 | PN1.0～2.5(MPa) |
动作模式 | 4-20mA信号输入反馈，0-90°回转 |
动作时间 | 15－120秒 |
连接方式 | 法兰连接 |
适用介质 | 酸、碱、盐、氯气、蒸气、源水、矿浆纸浆、王水、氧化剂、还原剂、腐蚀性化学液体(不能疏导氧气、氢气、天然气、煤气等可燃、助燃气体) |
阀体材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316 |
阀盖材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
填料函材质 | WCB，40Cr，ZG，1Cr18Ni9Ti |
填料压盖材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
阀座材质 | 全氟共聚物FEP |
填料 | 全氟共聚物FEP |
电动球阀设计 | GB12237-89 AP16D |
球阀法兰标准 | JB79 GB9113 ANSI B16.5 JIS B2212 |
结构长度 | GB1221-89 |
检验标准 | JB/T 9092 API598 |

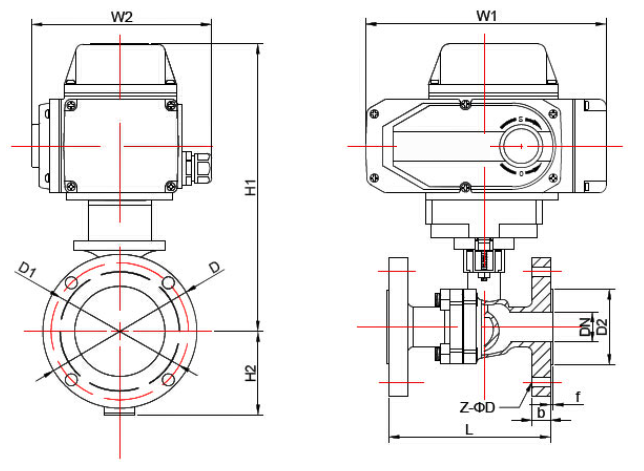

安装尺寸
通径 | L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
15 | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
20 | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
25 | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
32 | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
40 | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
50 | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
65 | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
80 | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-18 | 358 | 100 | 255 | 182 |
100 | 280 | 220 | 180 | 155 | 21 | 4 | 8-18 | 383 | 110 | 255 | 182 |
125 | 320 | 250 | 210 | 185 | 23 | 4 | 8-18 | 403 | 125 | 255 | 182 |
150 | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
200 | 400 | 340 | 295 | 265 | 25 | 4 | 12-22 | 476 | 170 | 255 | 182 |
250 | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
300 | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
350 | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 | 273 |
