智能后备操作器

一、适用范围

智能后备操作器接收从DCS系统或智能调节器来的0-10mA/4-20mA/0-5V/1-5V阀位给定输入信号，输出0-10mA/4-20mA/0-5V/1-5V阀位给定输出信号，再由伺服放大器去驱动电动调节阀门或由电气转换器和阀门定位器去驱动气动薄膜阀，适合于作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。

二、功能特点

手自动无扰切换

远程手自动控制/强制手动

输入输出信号通过按键可选

智能后背操作器处在自动工作态时，其阀位给定输入和阀位给定输出相当于是直通的，以实现DCS系统或调节器对阀门的自动控制。

智能后背操作器处于手动工作态时，其功能类似一个操作器，可通过面板上△键和▽键直接修改阀位输出值。

单片机智能化设计，全部参数按键可设定，双数显、双光柱显示（V6、H6表）。

可带RS232/RS485隔离通讯接口。

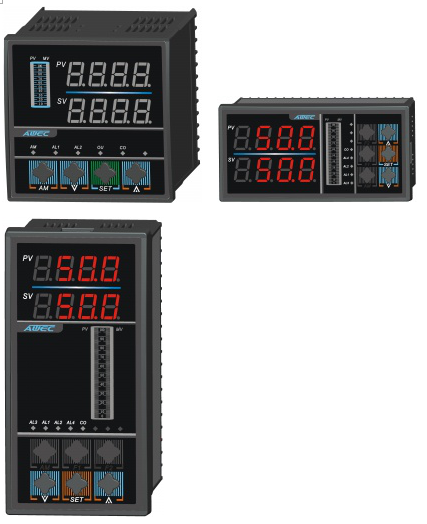

三、仪表外形与尺寸

外形尺寸 (W×H×D)（mm）：

96×96×110   160×80×110  80×160×110    96×48×110    48×96×110

开孔尺寸 (W×H) （mm）：92+0.5×92+0.5 152+0.5×76+0.5     76+0.5×152+0.5

 92+0.5×45+0.5    45+0.5×92+0.5

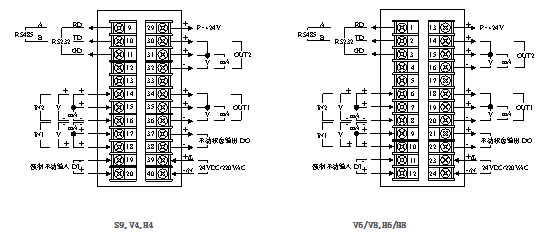

四、AODFQA5000接线图

备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
