雷达物位计

一、原理

   雷达物位计天线发射能力很低的极短的脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

应　　用： 液体、适合强腐蚀性、卫生级液体

最大量程： 20m

测量精度： ±3mm

过程温度： (-40～150)°C

过程压力： (-0.1～0.5)MPa

频率范围： 26GHz

信号输出： (4～20)mA/HART/Modbus

电　　源： 两线制（DC24V)

                  四线制(DC24V/AC220V)

现场显示： 标配

外       壳： 标配

过程连接： 法兰（选配） 。

二、特点

 由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。换能器内置温度传感器，可实现测量值的温度补偿。超声波换能器采用最佳声学匹配之专利技术，使其发射功率能更有效地辐射出去，提高信号强度，从而实现准确测量。

1、供电电压

    4…20mA /HART（两线制）  电源供电和电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。

    4…20mA /HART（四线制）  电源供电和电流信号各自分别使用一根两芯线缆。具体供电电压范围参见技术数据。

    标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出必须浮空输出。仪表及接地端子应保证良好接地，通常接地可连接到罐的接地点上，若是塑料罐则应接到邻近的大地上。

连接电缆的安装

2、一般介绍

    供电电缆可使用普通两芯电缆，电缆外径应为5…9mm，以确保电缆入口的密封。如果存在电磁干扰，建议使用屏蔽电缆。

4…20mA /HART（两线制）  供电电缆可使用普通两芯电缆。

4…20mA /HART（四线制）  供电电缆应使用屏蔽电缆。

电缆的屏蔽和接线

    屏蔽电缆两端均应接地。在传感器内部，屏蔽必须直接连接内部接地端子。外壳上的外部接地端子必须连接大地。

    如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容（比如：1μF 1500V）接地，以抑制低频接地电流，同时仍可以防止高频干扰信号。

防爆连接

    本产品的防爆形式为本质安全型。防爆标志：Exia ⅡB T6。本安型超声波物位计采用铝外壳材料，内部采用胶封结构，从而确保换能器和电路部分故障时产生的火花不会泻放出来。产品适用于Exia ⅡB T6防爆等级以下可燃性介质的物位连续测量。

    本产品使用时须用安全栅供电。AO5041-1安全栅系本产品的关联设备，防爆形式为本质安全型。防爆标志：[Exia] ⅡB，供电电压24V DC±5%，短路电流为100mA，工作电流4…20mA。

     所有电缆均要采用屏蔽电缆，最大长度500米。分布电容≤0.1μF/Km、分布电感≤1mH/Km。超声波物位计安装时必须接大地。不得使用其它未经防爆检验的关联设备。

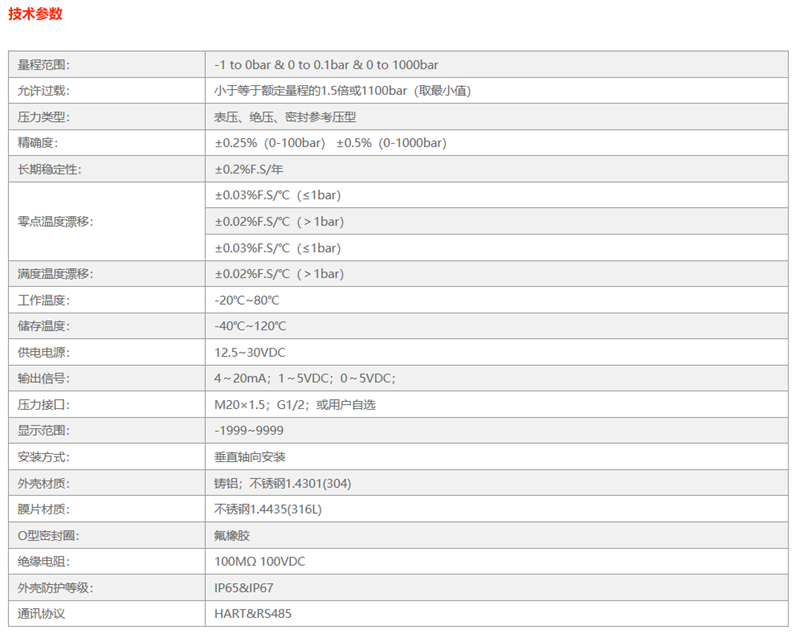

 主要特点
1、进口膜片，芯片元件，性能可靠稳定
2、测两精度高；
3、机械强度高，耐高温耐压性能好；
4、进高亮度LED/LCD显示
