导波雷达物位计

一、特性及优势

测量不受下列因素影响：

－液体密度，固体物料的疏松程度

－温度

－加料时的粉尘

    液体表面的泡沫对测量无影响

    同轴杆式的探头测量完全不受罐体及安装短管的内部结构的影响

    探杆和探缆可更换

     HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件AOPF实现简单的组态设定和编程

测量原理

     导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将距离信号转化为物位信号。

二、输入

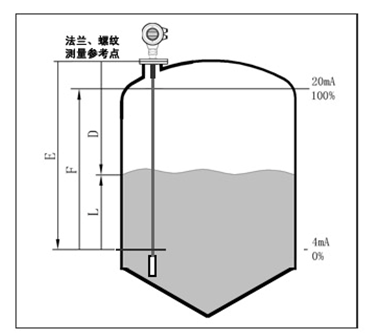

 反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2    其中C为光速

   因空罐的距离E已知，则物位L为：   L=E-D

三、输出

 通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

产品简介：

武汉华奥特生产的主要产品有：热电偶、温度传感器、pt100温度传感器、双金属温度计 、热电阻、K型热电偶、以及各种型号的防腐、防爆、耐磨、铠装、压簧、端面、一体化热电阻/偶,双金属温度计、二次数显仪表，、智能多路巡检仪，压力变送器，差压变送器，液位变送器，电磁流量计，涡街流量计、涡轮流量计、雷达液位计磁翻板液位计、电动调节阀切断阀。如有相关疑问请拨打咨询订购电话：027-84860556
