硬密封气动V型调节阀

发布时间:2020-06-15 10:02:10 浏览次数:10673次

产品信息

所属类别:气动调节阀
产品名称:硬密封气动V型调节阀
产品简介:
  气动V型调节阀具有卓越的调节性能特别适用于(矿浆、纸浆)高温蒸汽调节等各种工业领域的高精度调节环节。实现管道中介质流量调节。

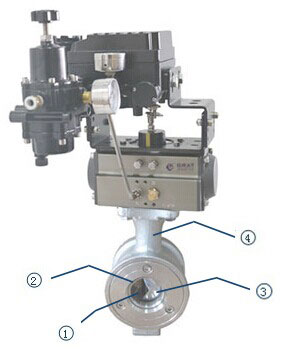

产品特性

  阀座与阀芯之间形成的剪刀口,能够轻松切断管道内的各种杂质,有效保证管路的畅通。
   ②高性能硬密封采用司泰来堆焊合金密封圈,耐高温可达350℃
   ③固定式球阀的阀杆球芯一体,有效解决机械回差问题,回转误差≤0.5%
   ④独特的长阀杆阀体结构,有效增加执行机构与高温介质距离,散热性能更好。


开关轻便,只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。
    ★球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。
    ★主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,是工业自动化过程控制的一种管道压元件。
    ★调节精度高,可调比大,最大可达300:1。卓越的调节性能,使得产品广泛应用于各种工业领域的高精度调节环节。
    ★单作用气动活塞执行机构,防止中途气源断掉弹簧复位功能自动复位关闭阀门。

公称通径

DN15DN350

工作温度

-30℃-350℃

公称压力

PN1.6-2.5MPa

适用介质

软密封适合食品、润滑脂、纤维状流体、水、油品、气体,硬密封适合矿浆、煤浆、纸浆、高温蒸汽

气源压力

0.40.7MPa

执行器密封

氟橡胶

执行器材质

铸铝合金

连接方式

对夹,法兰,螺纹,

流量特性

等百分比

阀体材质

SUS304不锈钢、SUS316不锈钢、WCB

阀芯材质

SUS304不锈钢、SUS316不锈钢

球阀密封

不锈钢可动硬密封、司泰莱堆焊,TPFE

填料材质

石墨,PTFE

制造标准

JB/T8692-199

气动球阀设计与制造标准

GB12237-89 AP16D标准

产品检查与实验

JB/T 9092  API598标准

耗气量



开向体积和关向体积

型号

开关体积(升)

关向体积(升)

50

0.11

0.15

65

0.22

0.24

75

0.3

0.35

85

0.45

0.48

95

0.5

0.55

110

0.7

0.7

125

1.6

1.6

140

2.3

2.1

160

3.5

3

190

5.9

5.9

210

7.6

7.5

240

11

9

270

17

14

300

23.5

28

350

34

40

400

58

58



耗气量取决于供气压力,开关形成,体积及动作次数,计算如下:

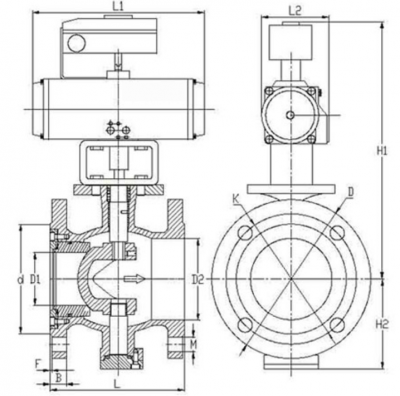

 1硬密封气动V型调节阀安装尺寸图表





公称通径
DN

英寸

D

D1

D2

d

K

M

L

B

F

H1

H2

L1

L2

15

1/2"

95

15

28

45

65

4*Φ14

102

14

2

525

55

170

83

20

3/4"

105

15

28

55

75

4*Φ14

102

14

2

535

60

186

95

25

1"

115

20

40

66

85

4*Φ14

102

14

2

535

65

186

95

32

1.2"

135

25

46

78

100

4*Φ18

114

16

2

545

75

206

103

40

1.5"

145

32

54

85

110

4*Φ18

114

16

2

555

80

262

103

50

2"

160

40

65

100

125

4*Φ18

124

16

2

565

90

270

109

65

2.5"

180

50

80

120

145

4*Φ18

145

18

2

580

100

301

122

80

3"

195

65

100

135

160

8*Φ18

165

20

2

600

110

392

142

100

4"

215

80

110

155

180

8*Φ18

194

20

2

650

120

460

152

125

5"

245

100

135

185

210

8*Φ18

210

22

3

700

135

515

174

150

6"

280

125

165

210

240

8*Φ23

229

24

3

750

150

560

205

200

8"

335

160

205

265

295

12*Φ23

243

26

3

800

180

654

226

250

10"

405

210

260

320

355

12*Φ26

297

30

3

850

210

654

260

300

12"

460

250

322

375

410

12*Φ26

340

30

3

950

240

725

294

350

14"

520

300

365

435

470

16*Φ26

422

34

3

1000

270

742

380
